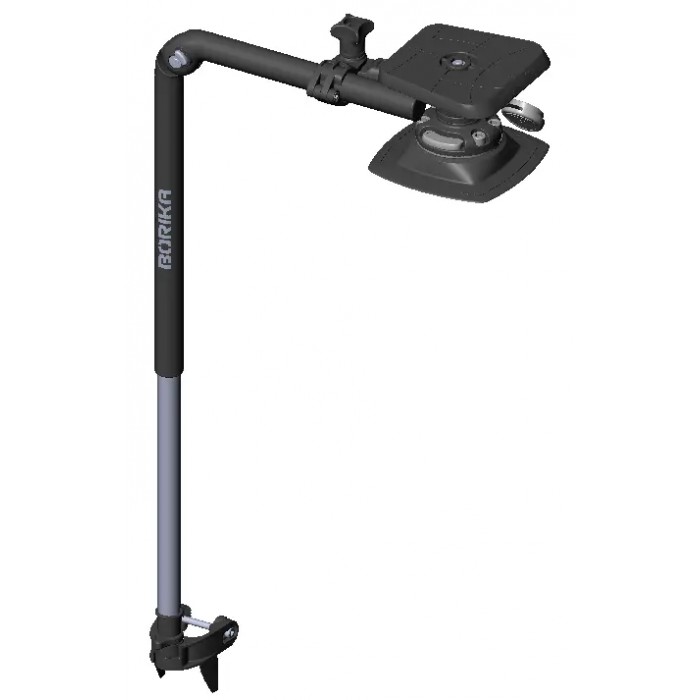

Комплект FASTEN для установки монитора эхолота до 7″ и трансдьюсера вдоль борта лодки ПВХ FTp450 (Ft450 + FMp224)

Комплект FASTEN для установки монитора эхолота до 7″ и трансдьюсера вдоль борта лодки ПВХ FTp450 (Ft450 + FMp224) представляет собой универсальное решение для закрепления монитора и трансдьюсера на надувных лодках. Он включает в себя платформу, подходящую для небольших эхолотов (до 7 дюймов), а также держатель, совместимый с датчиками популярных брендов, таких как Lowrance, Raymarine, Garmin, Humminbird.

Конструкция

В комплект входят модель Ft450 и система Fp224, а также платформа для эхолотов до 7″ и телескопический держатель, позволяющий закрепить трансдьюсер на глубине от 295 до 490 мм от места монтажа. Возвратная платформа 106 x 98 мм оборудована 12-гранным адаптером, фиксируемым в замке системы. Держатель состоит из телескопических труб диаметром Ø 20,4 мм и Ø 16,2 мм разной длины, а также раздвижного крепления из двух поворотных кронштейнов и радиусных шайб. В комплект входят винты и гайки DIN, а также крепеж из нержавеющей стали и алюминиевых сплавов с анодным покрытием. Пластиковые детали выполнены из армированного стекловолокном полиамида.

Платформа и держатель соединены между собой с помощью хомутов, позволяя изменять их положение в зависимости от ширины лодочного борта. На нижней части платформы предусмотрены метки, которые совпадают с отверстиями для крепежа большинства моделей эхолотов. Благодаря поворотному механизму, оборудование можно вращать на 360°, не вынимая из замка, что удобно при необходимости сменить угол для избежания прямых солнечных лучей. Платформа имеет толщину 3 мм и выполнена из прочного армированного полиамида.

Держатель трансдьюсера оснащен телескопической конструкцией с регулируемым расстоянием между датчиком и бортом от 30 до 50 см. Телескоп фиксируется автоматически при раскладывании, а для его сложения необходимо нажать на специальную кнопку. Держатель оснащен раздвижным креплением для большинства трансдьюсеров. Два поворотных кронштейна и комплект радиусных шайб позволяют регулировать ширину охвата, а усиленные элементы защищают от повреждений.

Система FMp224 включает замок для аксессуаров Fs219 и монтажную платформу из армированного полиамидом ПВХ 110 x 110 мм, которая крепится к баллону надувной лодки. Замок фиксируется четырьмя винтами, обеспечивая надежность конструкции. Замок поддерживает аксессуары BORIKA FASTen и совместим с аксессуарами других брендов при использовании переходных адаптеров, таких как SCOTTY, RAM, RAILBLAZA, YakAttack. Установка аксессуаров проста и требует перевода фиксатора в положение UNLOCK, после чего адаптер вставляется до упора, и фиксатор переводится в положение LOCK. Аксессуар может вращаться вокруг оси с шагом 30°.

Рекомендации по установке и эксплуатации

Закрепите эхолот к платформе саморезами согласно инструкции. Пользователь может проделать отверстия в утолщениях платформы или в любом нужном месте. Для установки аксессуаров с адаптерами рекомендуется соблюдать расстояние между крепежными центрами в 305 мм или кратные этому значению. После использования в морской воде изделие следует промывать пресной водой для продления срока службы.
