Комплект FASTEN для установки эхолота до 7″ и держателя датчика вдоль борта лодки ПВХ FTp601 (Ft601 + FMp224)

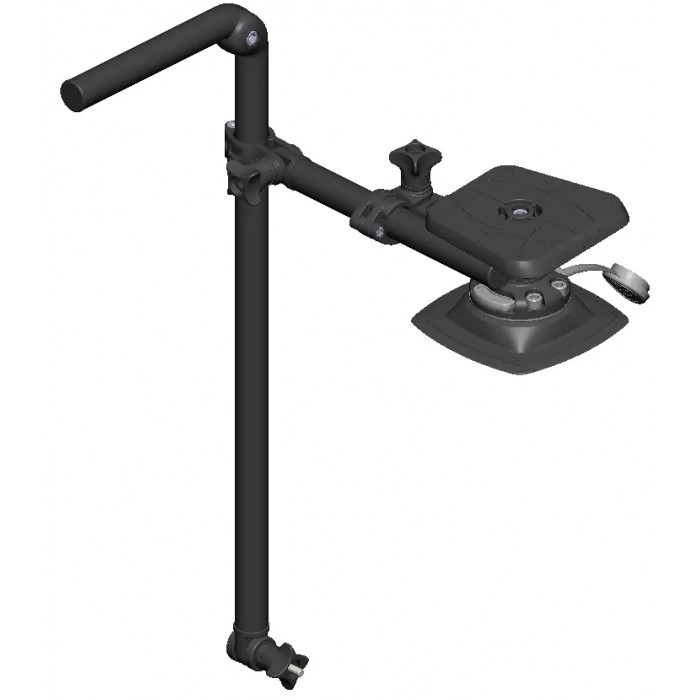

Комплект FASTEN для установки эхолота до 7″ и держателя датчика вдоль борта лодки ПВХ FTp601 (Ft601 + FMp224) предлагает продуманное решение для монтажа эхолота с компактным монитором и трансдьюсера на надувной лодке. В комплекте предусмотрена платформа, совместимая с эхолотами до 7 дюймов, а также универсальный держатель, подходящий для большинства популярных датчиков, таких как Lowrance, Raymarine, Garmin, Humminbird. Держатель трансдьюсера оснащён адаптером, что позволяет закрепить конструкцию в системе BORIKA FASTen без необходимости полного демонтажа после использования. Конструкция легко регулируется по глубине погружения (до 40 см) и подходит для лодок с бортами диаметром до 30 см благодаря простым хомутовым креплениям. На держателе также имеется ручка для изменения угла наклона, что улучшает удобство при сканировании.

Конструкция

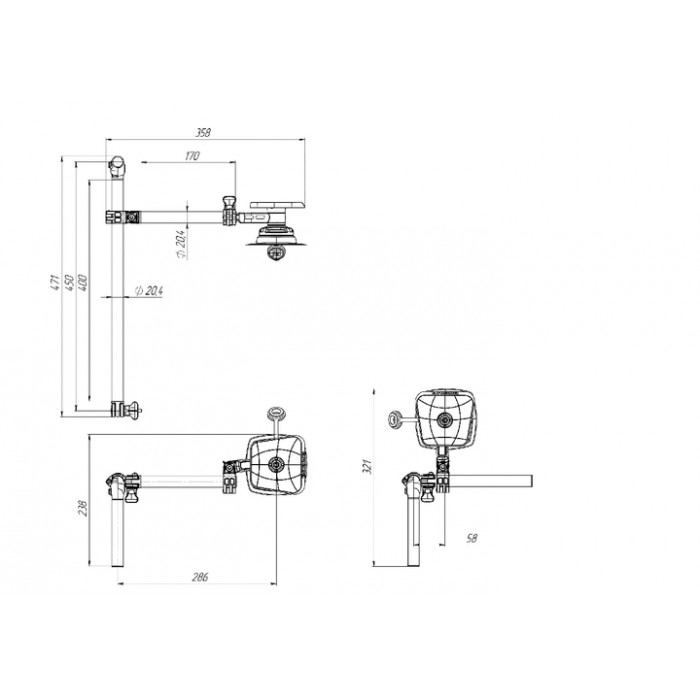

Комплект состоит из модели Ft601 и монтажной системы FMp224, включающей платформу (106 x 98 мм), соединённую с трубой (Ø 20,4 мм, длиной 170 мм), двухэлементный хомут и две трубы Ø 20,4 мм (длиной 400 и 120 мм). Конструкция фиксируется в выбранном положении при помощи четырёхгранных ручек-гайек. Крепление датчика содержит две полиуретановые шайбы, болт M650 DIN 931 и ручку-гайку. В комплект также входят крепёжные элементы: 3 болта M635 DIN 933 и ряд винтов и гаек различных размеров. Площадь приклеивания платформы для монтажа – 110 x 110 мм, выполнена из ПВХ и усилена полиамидной шайбой. Основные детали изготавливаются из полиамида с армированием стекловолокном, а труба – из алюминиевого сплава с анодированием и порошковым покрытием, крепежи – из нержавеющей стали марки А2 (кроме латунных гаек M5 и M6 DIN 934).

На поверхности платформы предусмотрены утолщенные зоны, совпадающие с монтажными отверстиями популярных моделей эхолотов, что упрощает установку. Платформа поддерживает вращение на 360° вокруг оси адаптера, позволяя быстро менять позицию монитора для избежания солнечных бликов. Изготовленная из армированного стекловолокном полиамида, платформа имеет толщину стенки 3 мм, что делает её прочной и долговечной. Датчик крепится на держатель с помощью болта длиной 50 мм, полиуретановых шайб и ручки-гайки. В комплекте используется система FMp224, состоящая из замка для аксессуаров Fs219 и платформы из ПВХ (110 x 110 мм), усиленной полиамидной шайбой, которая приклеивается к поверхности баллона лодки. Замок соединяется с платформой при помощи четырёх винтов, обеспечивая надёжность и прочность конструкции. Замок совместим со всеми аксессуарами BORIKA FASTen, а также может крепить изделия других брендов (например, SCOTTY, RAM, RAILBLAZA, YakAttack) с использованием переходных адаптеров. Процесс фиксации прост: переведите фиксатор в положение UNLOCK, вставьте адаптер и зафиксируйте в положении LOCK. Дополнительный плюс – вращение аксессуаров с шагом в 30° вокруг оси адаптера.

Советы по монтажу и эксплуатации

Монтажный набор надёжно приклеивается к поверхности баллона ПВХ согласно пошаговой инструкции и готов к эксплуатации на следующий день. Для крепления парных аксессуаров (например, троллинговых стоек или тарг) рекомендуется устанавливать системы FMp224 с шагом 305 мм. Основание эхолота крепится к платформе саморезами. Пользователь может выбрать места для отверстий по утолщениям на обратной стороне платформы или по любой точке поверхности. Держатель трансдьюсера складывается для удобной транспортировки. После использования в морской воде изделие следует промыть пресной водой для продления срока службы.
